提供优异性能的强大工具

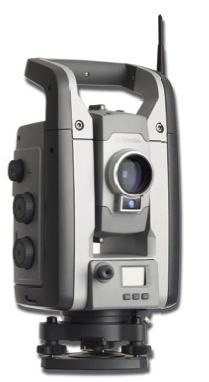

Trimble S8全站仪对常规测量和专项应用的主要工作流程具有创新。现在，您具备了对潜在性能进行重新定义的能力。Trimbles S8全站仪系列包括两个主要型号，符合广泛的技术标准，具有多种配置选项，灵活性无与伦比。
选项A：视频全自动
对于典型的测量任务，您可借助Trimble DR+™优越的2"测角精度和超长的EDM测程，以较少的设置和较多的测量数据延长作业范围。
Trimble Business Center办公软件提供了一整套处理和分析工具。与Trimble S8配合，使您拥有现今最完整的常规测量解决方案。
视频辅助控制
Trimble VISION™使您获得了强大的视觉能力，您不需要返回到测站位置，便能看到仪器视线内的一切景物。控制器的实时视频图像可以指导测量。现在，您只需要点击一下，便可自由地捕获棱镜或无反射器表面的测量数据， 简单高效。
可视化核查
内置摄像头可使测量数据与现场实景图像相结合，您在离开任务工地之前便可核查已完成的工作。校准的照片文档可为客户提供他们信得过的成果。
Trimble MagDrive™ 磁驱伺服技术
借助Trimble MagDrive技术，您每天能够快速准确地捕获更多的测量数据，使测量或监测目标的速度提高40％。
Trimble SurePoint™ 定点精度保证技术
即使由于风和其它因素使仪器产生移动，您仍能得到准确的测量数据。Trimble S8能够主动纠正不必要的移动，避免瞄准误差和代价昂贵
的重新测量。
选项B：工程应用
对于精密建造应用，您需要一个具有最佳速度、精度和可靠性的测量解决方案。Trimble DR HP高精度EDM与您选择的专用配置选项（例如测角精度高达0 .5"以及Trimble VISION）相结合，使您能够灵活处理要求最苛刻的项目。
为了加快数据采集的速度，Trimble Access™软件的专用模块(例如：隧道、监测或采矿模块)可以提供专项工作流程。无论实时处理还是后处理，Trimble 4D Control™都能为管理监测项目提供全面综合的解决方案，对关键性的构造移动进行快速检测。
Trimble FineLock™ 精细锁定技术
检测目标不受周围棱镜干扰，该特性可用于近距离高精度测量，例如：铁路定线、变形监测和隧道工程应用。Trimble长测程精细锁定(Long-Range FineLock)选项可以把该特性延伸到2500米测程1厘米精度。
专用工程应用的其它特性
借助3R类激光瞄准器选项，您可以在隧道和地下采矿应用中以较大的距离直观地标记点
当在DR模式下监测反射片目标时，自动伺服对焦将以较快的瞄准进行光学对焦
无摩擦的静默运动可确保能在城区或住宅区时顺利开展工作
垂直 8 cm/100 m
光束发散DR模式
水平 4 cm/100 m
垂直 8 cm/100 m
大气改正 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . –130 ppm ～ 160 ppm 连续
技术规格
性能 (DR HP)
角度测量
精度(基于DIN 18723的标准偏差) 0 .5" (0 .15 mgon) 或 1" (0 .3 mgon)
角度读数(最小计数)
标准 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0 .1" (0 03 mgon)
跟踪 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0 .1" (0 03 mgon)
平均观测 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0 .1" (0 03 mgon)
自动水准补偿器
类型 中心双轴
精度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0 .5" (0 15 mgon)
测 程 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±5 4' (±100 mgon)
距离测量
精度(RMSE)
棱镜模式
标准 1 mm + 1 ppm
基于ISO17123-4的标准偏差 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 8 mm + 1 ppm
跟踪 5 mm + 2 ppm
DR模式
标准测量 3 mm + 2 ppm
跟踪 10 mm + 2 ppm
测量时间 棱镜模式
标准 2 秒
跟踪 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 4 秒
平均观测 2 秒/每次测量
DR模式
标准 3–15 秒
跟踪 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 4 秒
测程(在标准晴朗条件下1,2) 棱镜模式
单棱镜 3,000 m
单棱镜长测程模式 5,000 m
三棱镜长测程模式 7,000 m
最短可能测程 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 5 m
DR模式
|
|
良好 (能见度良好，少量背景光) |
正常 (能见度正常，适度阳光，带微热光) |
困难 (薄雾，目标在直射阳光下，光线不稳定) |
|
白卡(90%反射)3 |
>150 m |
150 m |
70 m |
|
灰卡(18%反射)3 |
>120 m |
120 m |
50 m |
最短测程 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 5 m
摄像头(技术规格请看DR+页面)
EDM 规格
光源 激光二极管 660 nm；棱镜模式：1 类激光
DR模式：1 类激光激光瞄准器同轴(标准) 2 类激光
激光瞄准器非同轴(并非对所有型号都适用) 3R 类激光
光束发散棱镜模式
水平 4 cm/100 m
垂直 4 cm/100 m
光束发散DR模式
水平 2 cm/50 m
垂直 2 cm/50 m
大气改正 130 ppm ～ 160 ppm 连 续
性能 (DR+)
测角精度 2" (0 .6 mgon)
传感器类型 具有对径读数的绝对编码器
自动水准补偿器
类型 中心双轴
精度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 5"
测程 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±5 4'
其它距离测量精度(RMSE)
棱镜模式
标准 2 mm + 2 ppm
标准偏差(基于ISO17123-4) 1 mm + 2 ppm
跟踪 4 mm + 2 ppm
DR模式
标准 2 mm + 2 ppm
跟踪 4 mm + 2 ppm
测量时间 棱镜模式
标准 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 2 秒
跟踪 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 4 秒
DR模式
标准 1–5 秒
跟踪 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 4 秒
测程
棱镜模式(在标准晴朗条件下1,2)
单棱镜 2,500 m
单棱镜长测程模式 5,500 m (最大测程)
最短可能测程 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 2 m
DR模式
|
|
良好 (能见度良好，少量背景光) |
正常 (能见度正常，适度阳光，带微热光) |
困难 (薄雾，目标在直射阳光下，光线不稳定) |
|
白卡(90%反射)3 |
1,300 m |
1,300 m |
1,200 m |
|
灰卡(18%反射)3 |
600 m |
600 m |
550 m |
最短测程 1 m
DR 测程(典型)
混凝土 600–800 m
木质结构 400–800 m
金属结构 400–500 m
浅色岩石 400–600 m
深色岩石 300–400 m
反射片 20 mm 1,000 m
延长测程模式
白卡(90%反射)3 2,000–2,200 m
灰卡(18%反射)3 900–1,000 m
精度 10 mm + 2 ppm
摄像头(也是DR高精度版本的一个选项)
芯片 彩色数字图像传感器
分辨率 2048 x 1536 像素
镜头长度 23 mm
视场深度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 m ～ 无穷远
视 场 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 .5° x 12 3°
数字缩放 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4档 (1x, 2x, 4x, 8x)
曝光 自动
亮度 用户可定义
对比度 用户可定义
图像存储 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 可达 2048 x 1536 像素
文件格式 JPEG
EDM 规格
光源 脉冲激光二极管 905 nm，1 类激光
激光瞄准器同轴 2 类激光
光束发散棱镜模式
